CAD图纸常见的输出材质：

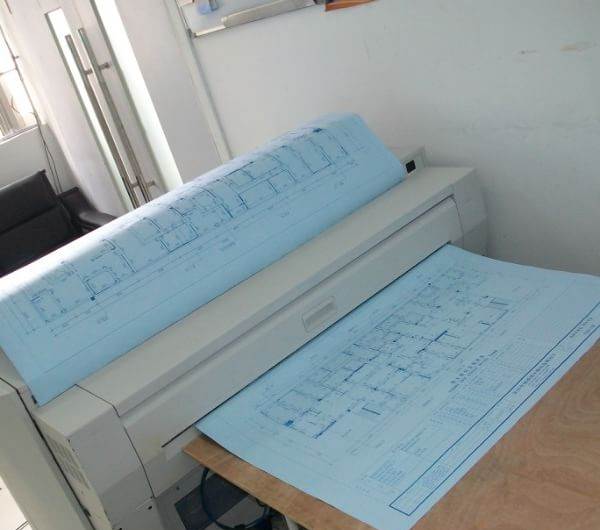

1、白图通常是打印了工程白纸上，输出方便，价格低；缺点是白图在施工过程中很容易弄脏，折后成现皱纹，文字和曲线受损。2、蓝图：蓝图用途广，工序复杂，是通过硫酸纸和晒图机经过化学反应晒制出来的；这两种图纸材质在工程、装修、装饰上经常用到。还有一些特殊材质：1、喷绘彩色布图：是用高清写真机输出到写真布上喷制成彩色画图，一般用于路桥设计图上；
2、喷绘彩色纸图：同样也是用高清写真机输出，是一种特种喷绘的白纸，上面可以打印彩色，一般用于投标书中的整幅或部分图纸。
CAD图纸输出时设计人员应当注意：
1、图纸内容不是太多时或图上仅几条线路图时，可以直接将线的大小在CAD线宽软件里直接控制，在输出时线型直接用对象的线宽；
2、工程图如果计划输出白图时，线的类型和线宽可以分别不同用颜色来控制；在CAD打印窗口的打印样式表里面修改和使用合适的宽度，白图要求线的宽度不是太严格，只要打印出来能看清楚就可以。
3、蓝图要求CAD图纸线的宽度有些高，因为兰图需要经过晒图机二次加工晒制出来。线设置的特别细的时候，再经过晒图机时线型和底图区分不开，容易影响施工人员的误解。北京元隆数码图文快印公司提醒广大设计人员在晒制蓝图时，CAD图纸中线的宽度不小于0.13MM。大型工程设计公司在设计图纸时都有本公司的线宽说明，在输出时可随图提供给本公司。
